對于某特定大小和重量的電機,在更高的頻率下改進速度控制和能量輸出方式是一種高要求，那么在速度控制系統中為獲得更高的頻率,采用脈沖寬度調制(PWM)技術而帶來的高載波頻率需求更是提出了新挑戰。伴隨著電力電子技術、電子器件傳感器技術及電子器件信息技術的飛速發展，電機行業的未來將被開拓創新。本期內容將為大家主要介紹高頻控制需求給電機效率、脈沖波形帶來的影響以及各類測試方法。
電機是一種應用量大、使用范圍廣的高能耗動力設備。據統計，我國電機耗電約占工業用電總量的60%~70%。相較于標準的機電設備，節能機電設備的節能效果非常明顯，通?？商岣?/span>4%左右的效率，因此推行電機節能勢在必行。所以隨著高效節能電機成為行業首選，傳統的感應電機面臨著逐漸增長的節能壓力。而一臺電機之所以具有較高的效率，無非是因為采用新型的電機設計方法、新的工藝、新的材料以及良好的控制系統，降低電磁能、熱能和機械能損耗，提高電機的輸出效率。

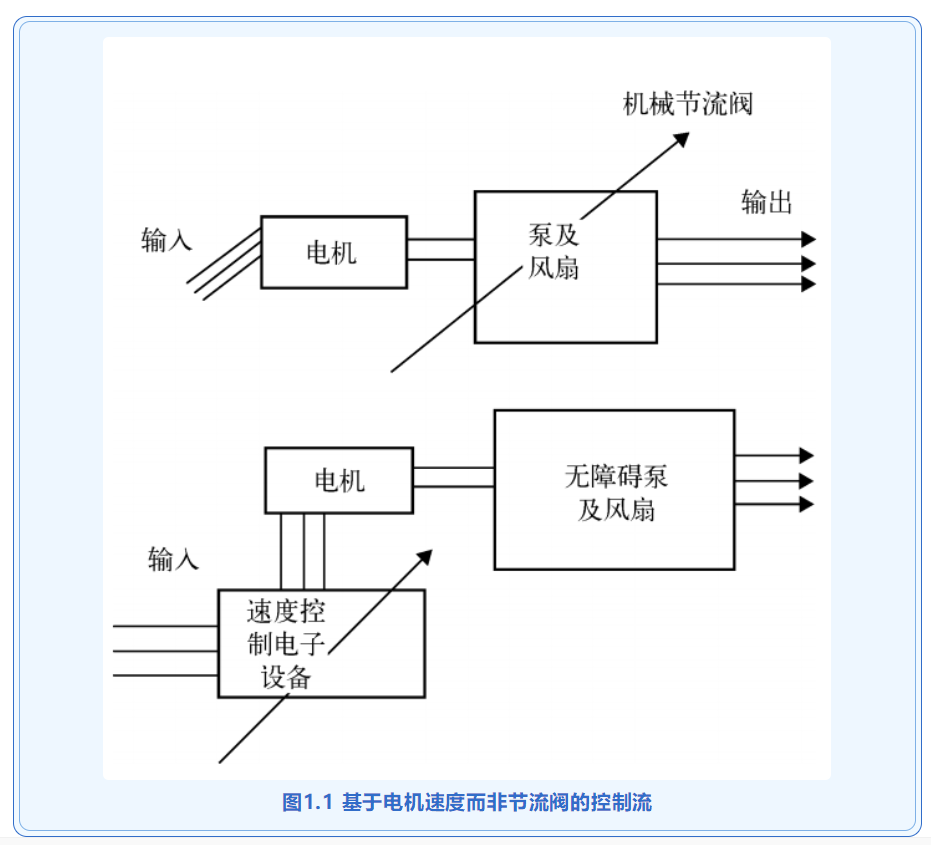

同時,歐洲管理機構正在商討制定嚴格的法律條款,取締降低電機效率的做法。這些將會使得速度控制電機及新興的高速電機發展成為可能。通常,由感應電機驅動的水泵和電扇采用機械油門調節的方式來減少輸出。如圖1.1所示，這是一種非常浪費的方式, 采用遠高于電源頻率的載波頻率來驅動電機,通過在占空比下工作,載波從正規的直流電源處獲得能量,形成預設頻率下的波形。相比較而言，電機的速度控制是一種更好的選擇。
這種低效的基于PWM控制的機械油門調節方法，以及大量采用交流電動機恒速傳動方案運行的工業設備，導致電機效率普遍很低。而速度控制的方式將會帶來巨大的好處。目前，我國在電力行業已逐漸采用變頻調速控制技術，降低能量損耗，而工業控制如若能夠采用最新的高效電機和變頻調速裝置，至少在現有基礎上能夠節省電能18%以上。
在變頻調速的過程中，當電動機提供電源的頻率變化時，電動機的阻抗隨之不斷變化，從而影響引起勵磁電流的變化，使電動機開始出現勵磁不足或勵磁過強的情況。當勵磁不足時，電機的輸出轉矩會降低，當勵磁過強時，鐵芯中的磁通會處于飽和狀態，這會使大量勵磁電流流經電機，增加電機的鐵耗。
此外，快速地將電子器件從開切換到關非常有必要,過渡狀態非常浪費,且對轉換裝置也會帶來損害,降低系統效率。最終,產生的波形包含大量的快速邊緣,對這些邊緣開展傅里葉變換可發現一個寬的諧波光譜。這樣，電機被當做諧波濾波器和平滑裝置使用，升高的頻率被加載到電機上,電機線圈的電抗阻止了電壓變化的精確響應,在高于設計的基準頻率下,電機鐵芯中產生了許多微小的電流環路和渦流損耗，也就造成效率的二次降低。
隨著交流電機理論、電力電子技術、微處理器等關鍵技術的發展，變頻調速技術也隨之應用到常用的交流異步電機中，也就進入各種家電設備。變頻器是一種可以利用半導體器件的通斷作用，將工頻交流電換成頻率、電壓進行連續可調的交流電的電能質量控制工作裝置。變頻器的種類豐富，可分為：
那么，在定子極對數P恒定、轉差率s變化不大的情況下，可以認為當電機定子電源的頻率f調整時，電機轉速n與頻率f近似成正比。通過變頻器以及其他電力設備便可以達到調節電機速率的目的。
脈沖控制技術隨著科學技術的發展不斷優化和完善，在電力行業的應用中能夠實現對電機驅動的數字化控制，并且能夠有效提升電機驅動的控制水平，提升運行效率。但其產生的脈沖波形仍存在著一些負面影響：
(1)通過對電機邊緣進行傅里葉分析發現其邊緣具有較強的諧波效應。這將在電機鐵芯中產生強的渦流,增加鐵芯損耗。遺憾的是，盡管系統效率得到提升具有非常大的誘惑力，但忽略了通過改善對泵和風扇控制的這種方式帶來的電機效率降低。當大電機使用高電壓電源時,例如幾千伏,逆變器中的半導體必須在鏈條中采用共享電壓的方式。通過對電容的精確使用,將分散的信息連接起來,設備的近似算法產生準確的序列,設備可以通過這些措施來輸出良好的正弦波。然后，由于這會導致成本增加，因此這些措施目前只在小型電機上得到了應用。
(2)對電源存在諧波污染。這會降低供電設備的壽命，增加輸、供和用電設備的額外附加損耗，并且會使得分布式變壓器中的鐵損增加, 使得設備的溫度過高。這需要通過估值下調的方式來進行處理(銅導線中的鐵損也會同步增加)。
很明顯,通過正弦波測試無法獲得在脈沖條件下全部材料性能,因而對于材料的選擇變得非常困難。由于每個電機的運轉工況不同,一些測試要求必須考慮脈沖響應，因而需要加載大量的波形和頻率開展測試。但為了減少測試環節，會選擇一個任意的波形,然后將波形依附于像是定義了上升和下降時間的方波電壓,雖然結果不能代表每一種工況,但能提供比正弦波更好的指導作用。這導致留下了很多未經調試的非正式的測試系統,這些系統在后續很難被標準化。
在過去的一百年里,軟磁材料作為變壓器、電機、發電機等產品的鐵芯材料,所采用的磁通波形,盡管不完全是正弦的,但已經非常接近正弦,并被作為商業測試的參考條件。這類測試主要為了方便在購買和銷售時對產品進行分類,而不是為了獲得最準確的曲線。為了滿足更精細的測試條件的系統,可以采用負反饋放大器來獲取正弦條件要求下的波形。

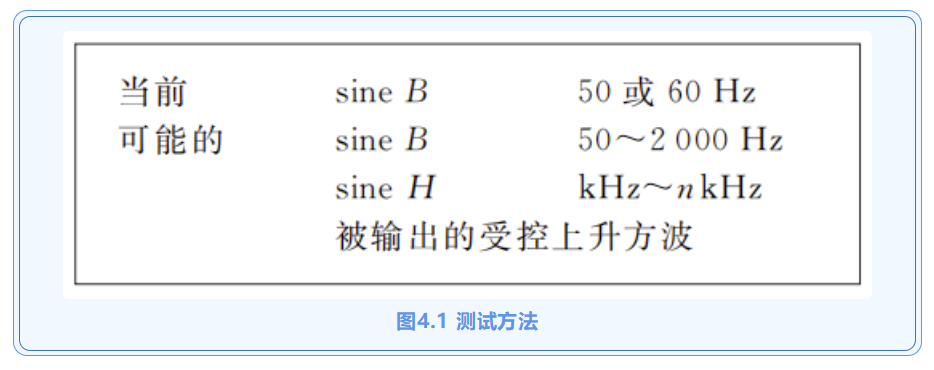

人們通過施加正弦波,測試高頻下的鐵損和磁導率,這是長期以來表示鋼材工頻特性的方法。但如果想用該方法測試鋼材在高諧波量和高頻條件下的使用，但如果想用該方法測試鋼在高諧波量和高頻條件下使用,是極其不切實際的。也許可以通過施加方波或加載電壓的方式，在1kHz,2kHz以及3kHz的工況下能夠得到較好的應用。如果在工業界各個不同部分大量的測試系統被建立起來之前,在測試標準上能達成一致將是一件非常有意義的事情,當然,這需要在后期開展艱難的合理化工作(見圖4.1)。
在設備朝著更高的頻率以及更高的諧波分量的趨勢發展同時，給傳統的實體鋼帶來了巨大的挑戰。為應對這些挑戰,電工鋼的厚度更薄,表面將會更加光滑,從而使得疊片系數最大化。由于高頻帶來了相當高的層間電壓，因此厚度非常薄且有效的絕緣涂層將被得到應用。同時為了保證在高磁場作用下較高的磁導率，通過選擇合適的合金含量可以增加電阻率。
電工鋼材料在冶金方面的挑戰主要在于優化晶粒大小和最終的材料織構。盡管替代鐵芯的材料逐漸出現,但電工鋼的優勢使其在未來的鐵芯市場仍會最受關注。
